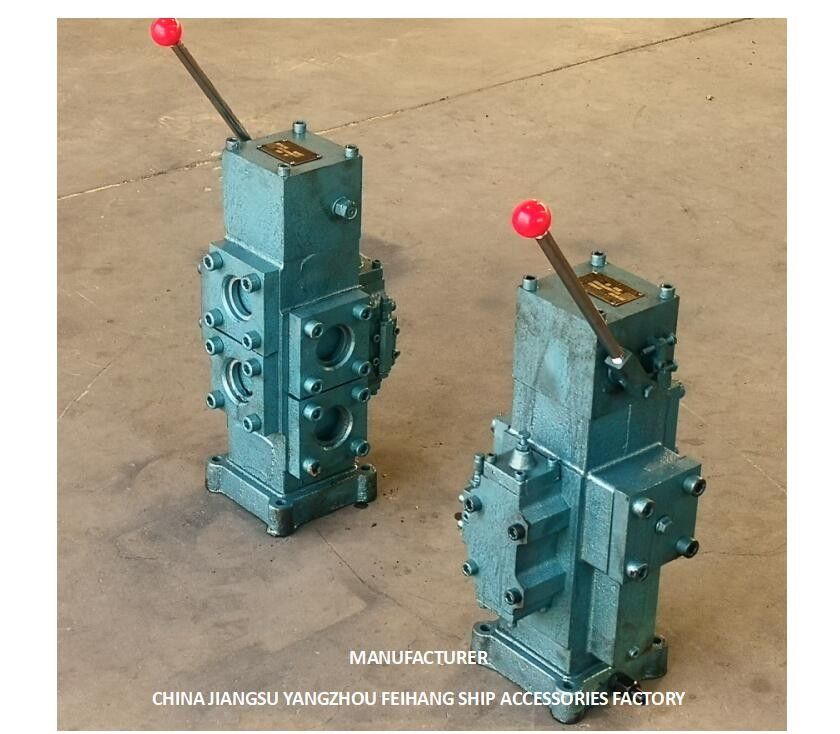

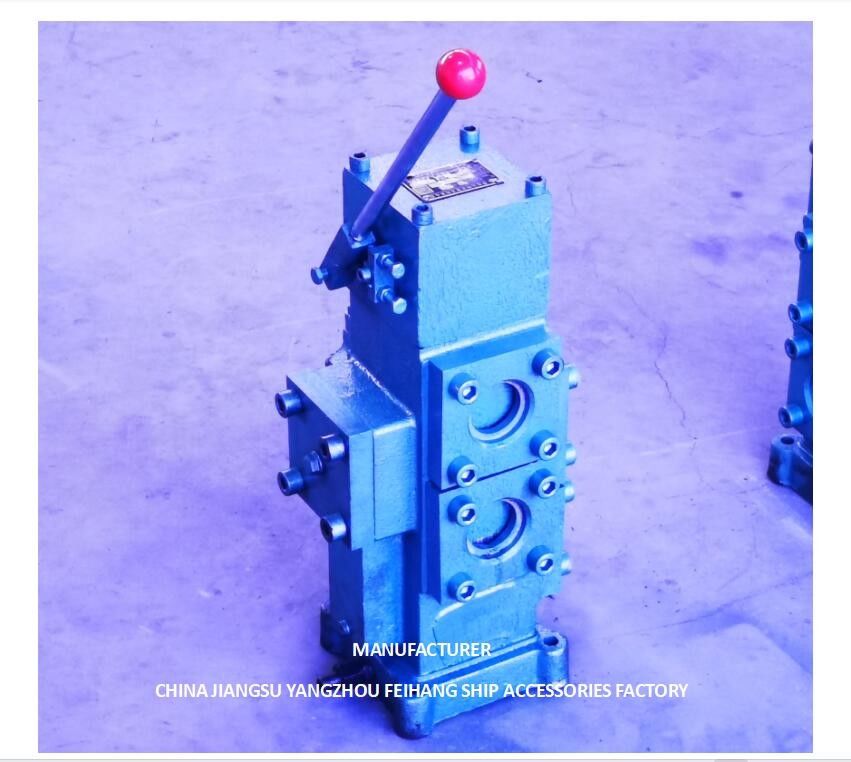

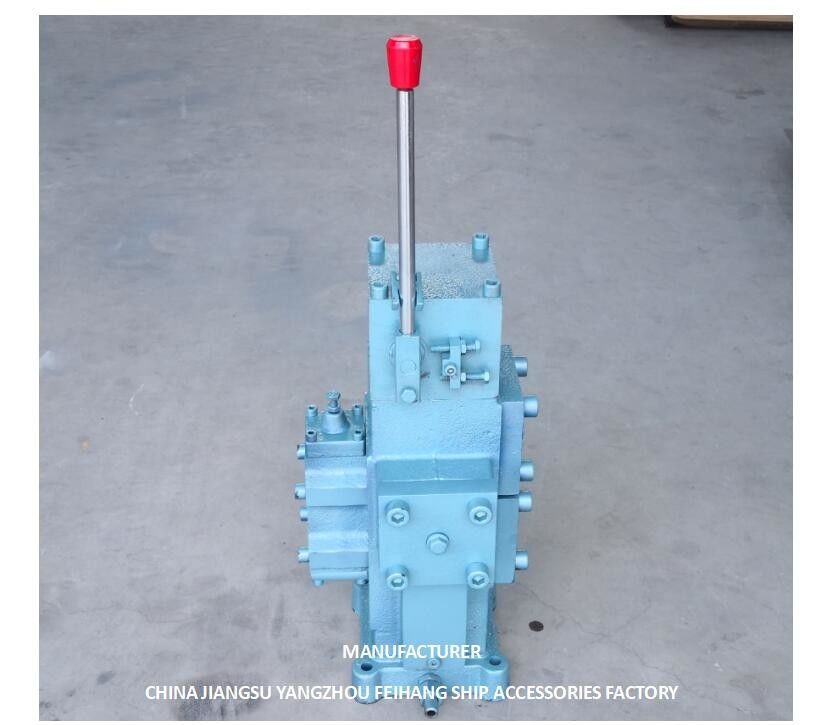

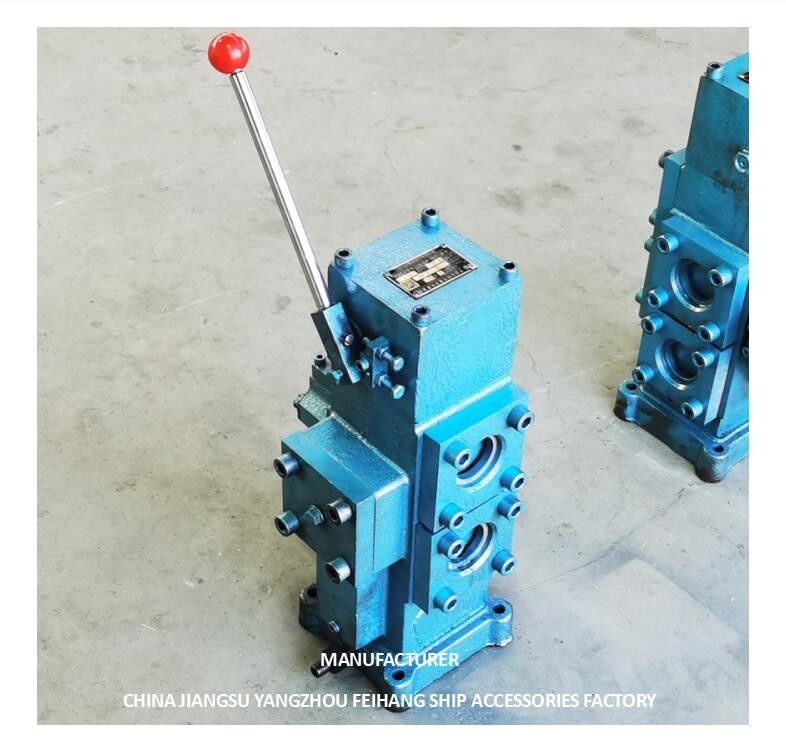

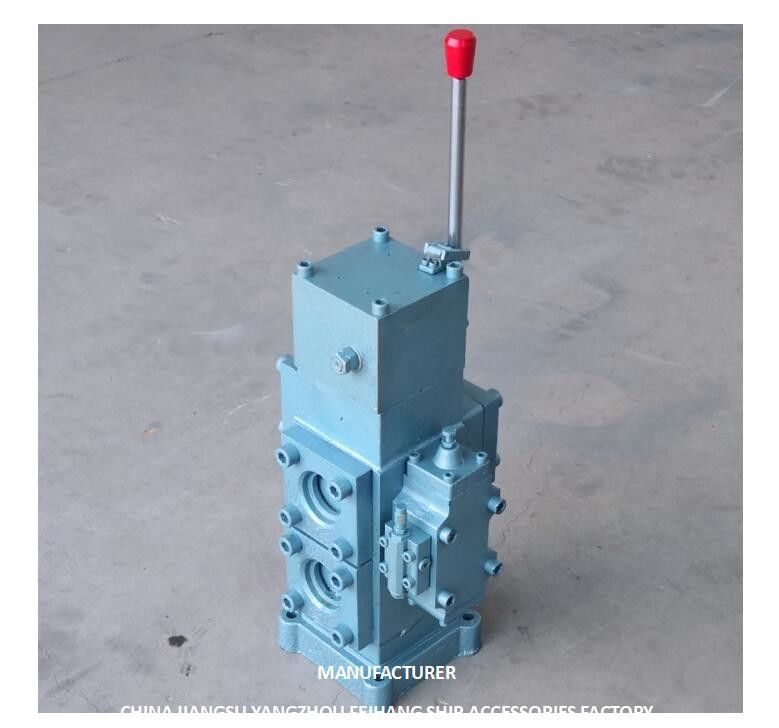

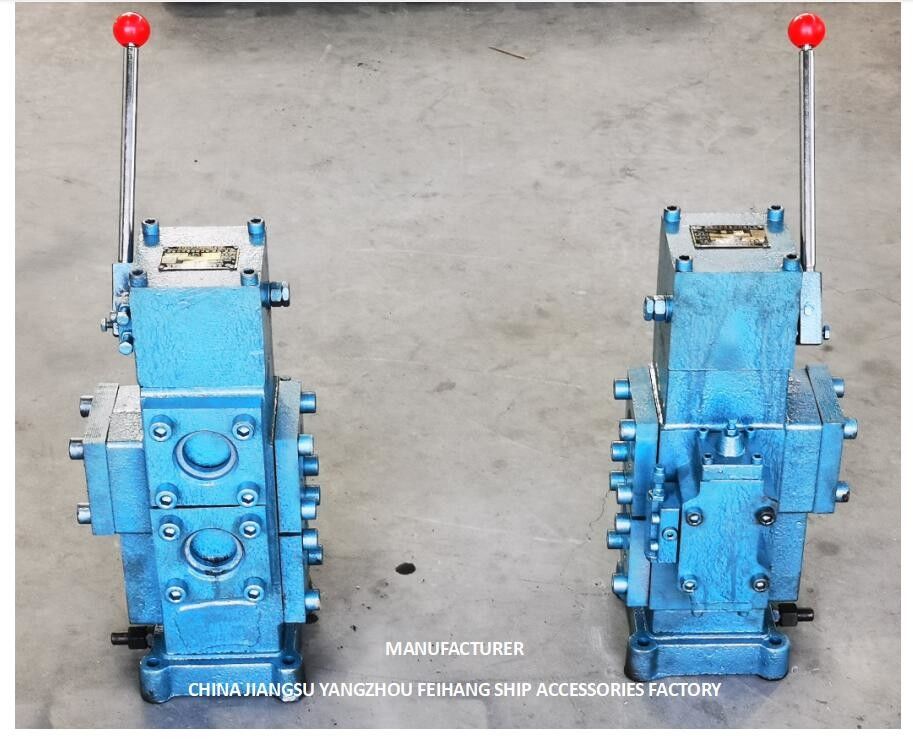

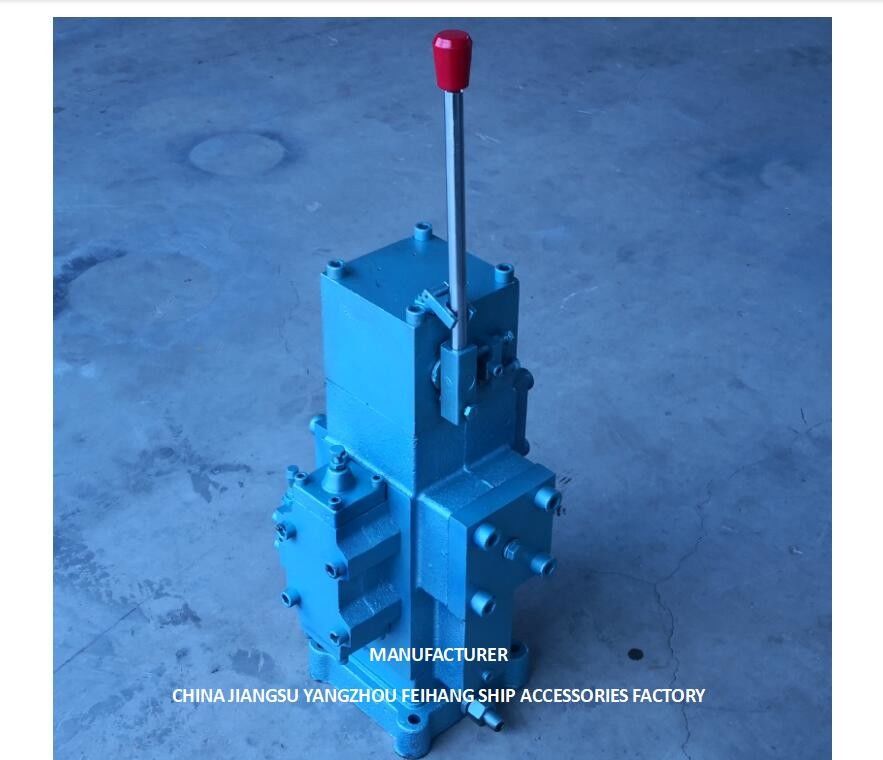

CSBF-G-G50 Válvulas manuais de controlo do caudal proporcional para navios

BLOCO DE CONTROLE DE FLUXO PROPORCIONAL MANUAL PARA VÁLVULA DE CONTROLE DE NAVIOS WINDLASS CSBF-G50

O princípio do mecanismo de compensação de pressão para válvula composta de fluxo proporcional manual marinho CSBF-G32:

O óleo na tubulação do motor flui da porta de entrada (porta P) da válvula proporcional manual para a carga (porta A ou B) através da porta do acelerador do núcleo da válvula principal.Ao mesmo tempo, a parte inferior do núcleo da válvula desviadora também recebe uma força que empurra o núcleo da válvula para cima.A magnitude desta força é P1A (A é a área da seção transversal do núcleo da válvula).A pressão P1 diminui para P2 devido à passagem pela porta do acelerador, e P2 atua na parte superior do núcleo da válvula para empurrar o núcleo da válvula para baixo. Além disso, a ação da mola faz com que o núcleo da válvula receba uma força de empurrão para baixo , então a força de empuxo para baixo é P2A+F (F é a força da mola).Se P2A+F>P1A for estabelecido, o núcleo da válvula é empurrado para baixo, fazendo com que a superfície do acelerador da válvula desviadora seja fechada, e todo o fluxo de entrada é direcionado para a carga através da porta do acelerador do núcleo da válvula principal.Quando o fluxo na porta P aumenta, P2A+F é menor que P1A.Neste momento, o núcleo da válvula se move para cima e a superfície do acelerador se abre, fazendo com que uma grande quantidade de fluxo flua para fora da porta O, reduzindo o fluxo através da porta do acelerador até F/A=P1 P2, e o núcleo da válvula está em um estado estável.Se a pressão de carga aumentar e F/A>P1 P2, o núcleo da válvula é empurrado para baixo, reduzindo a abertura da superfície de fluxo, e P1 também aumenta de acordo.Até F/A=P1 P2, o núcleo da válvula está novamente em estado estável.Se a pressão de carga diminuir e F/A for menor que P1 P2, o núcleo da válvula é empurrado para cima, aumentando a abertura da superfície do acelerador, e P1 diminui de acordo até que F/A=P1 P2, e o núcleo da válvula esteja em um estado estável novamente.Portanto, independentemente de como muda a pressão do óleo de entrada e saída, a diferença de pressão P1-P2 permanece constante, o que significa que a vazão ao passar pelo acelerador também é constante.Portanto, a vazão é determinada pela sua área de vazão e não está relacionada à mudança na pressão de carga.

O princípio de comutação de direção e estrangulamento do núcleo da válvula principal da válvula composta de direção de fluxo proporcional manual CSBF-G32 (tomando o tipo M como exemplo):

Quando a alavanca está na posição intermediária, cada porta de óleo (portas A, B) é fechada e o óleo descarregado da bomba de óleo retorna da porta P para a porta O, fazendo com que o motor a óleo pare.
A alça está no lado direito e o núcleo da válvula principal se move para cima.O óleo que flui da porta P flui através da porta do acelerador para a porta A e, em seguida, flui para fora da porta A para fazer o motor a óleo girar.O óleo de retorno do motor a óleo retorna da porta B para a porta O. Neste momento, a alavanca é usada para ajustar a abertura da porta do acelerador ajustando o ângulo de inclinação do núcleo da válvula principal para diferentes posições, a fim de atingir o regulação de velocidade do motor a óleo.Pelo contrário, quando a alavanca está à esquerda e o óleo flui de PB para AO, os resultados são completamente semelhantes, mas o motor a óleo gira na direção oposta.

Ao mesmo tempo, também podemos personalizar outras funções de gama média de acordo com as necessidades do cliente:

O princípio de transbordamento da válvula composta de fluxo proporcional manual CSBF-G40para a máquina de ancoragem (parte da válvula de segurança):

Como o princípio de uma válvula de transbordamento geral, quando o motor a óleo está funcionando e a pressão de carga é baixa, a válvula cônica fica no estado fechado devido à ação da força da mola e o motor a óleo opera normalmente.Quando a pressão de carga aumenta e excede a força da mola pressionada na válvula cônica, a válvula cônica se abre e o óleo de alta pressão flui da porta P para a porta O para proteger o motor a óleo.

Em relação à embalagem: Todos nós usamos embalagens padrão de exportação internacional

Uso e manutenção da válvula composta de fluxo proporcional manual TIPO CSBF:

Quando precisamos substituir esta válvula proporcional manual CSBF, descobrimos que a placa de identificação do produto está corroída.Podemos determinar com precisão e rapidez através do seguinte diagrama esquemático:

Se você é uma nova empresa de construção naval e está instalando uma válvula composta de fluxo proporcional manual para a âncora ou aparelho de governo, você pode escolher o modelo correspondente com base na vazão projetada (a tabela de seleção é a seguinte)

VÁLVULA DE CONTROLE DO BLOCO DE CONTROLE DO GUINCHO WINDLASS.pdf

CHINA JIANGSU YANGZHOU FEIHANG FÁBRICA DE ACESSÓRIOS PARA NAVIO

VANTAGEM COMPETITIVA

1. Venda direta da fábrica, preço competitivo.

2. Serviço personalizado: Podemos personalizar os desenhos dos clientes para processamento.Somos fornecedores flexíveis e capazes.

3. Produto genuíno com excelente qualidade: Nossos produtos são rigorosamente cumpridos com a certificação obrigatória da China.Teste de garantia de 100% antes da entrega.

4. Serviço Pós-Venda e Assistência Técnica: Suporte técnico 24 horas por email.Nossa equipe de profissionais está sempre aqui disposta a ser seu consultor técnico.

5. Prazo de entrega: após receber o pagamento dentro de 24-72 horas para organizar oportunamente as matérias-primas, processamento, produção e entrega pontual.
